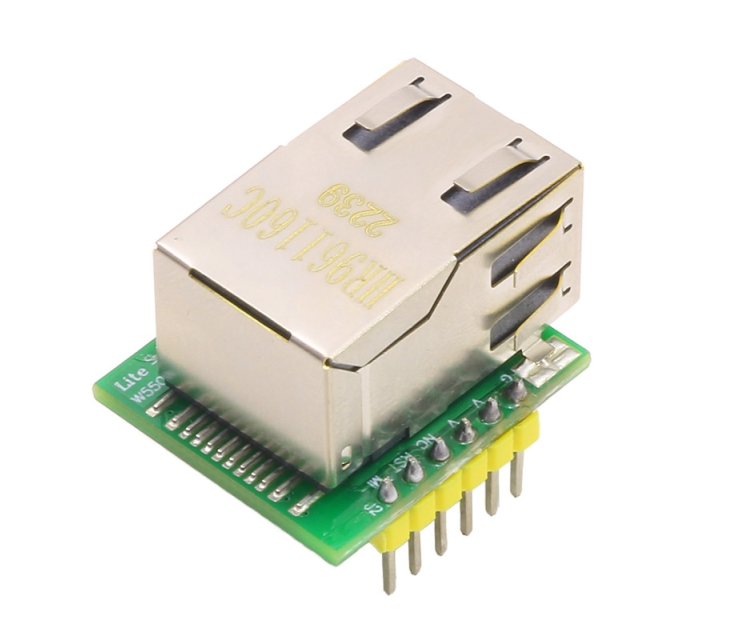

ماژول شبکه W5500 دارای ارتباط SPI به LAN با پروتکل TCP/IP سازگار با WIZ820io

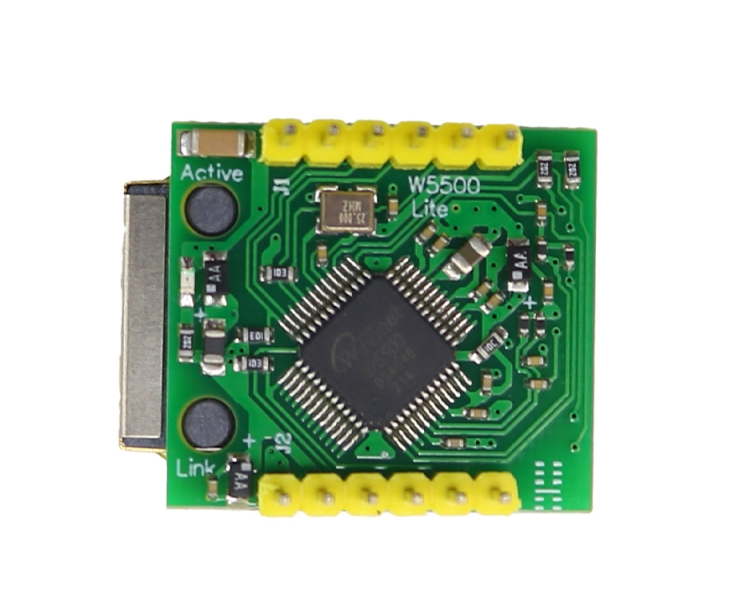

این ماژول یک برد شبکه اترنت برپایه چیپ W5500 است. این چیپ یک کنترلر نهفته اترنت دارای پرتکل TCP/IP است که ارتباط اینترنتی را توسط پروتکل سریال SPI برای سیتمهای امبدد آسان میکند.

این ماژول بسیار مناسب کاربرانی است که در پروژه هایشان نیاز به یک اتصال اینترنت پایدار دارند و توسط تنها یک چیپ هم از استک TCP/IP پشتیبانی میکند و هم دارای لایه های میان افزار و سخت افزار واسط مک و فی اترنت میباشید. TCP/IP درون جیپ از پرتکلهای مختلفی مانند کنترل انتقال TCP، بسته دادهٔ کاربر UDP، اینترنت ورژن 4 IPv4، کنترل پیام اینترنت ICMP، تفکیک ادرس ARP، مدیریت گروه اینترنت IGMP, نقطه به نقطه براساس اترنت PPPoE و غیره… که کاراییشان طی چندین سال در کاربردهای گوناگون ثابت شده است. این چیپ از یک بافر 32 کیلوبایتی درونی بعنوان حافظه ارتباطات داده بهره میگیرد. توسط این چیپ کاربران میتوانند پروژه های برپایه اترنت شان را توسط یک برنامه نویسی سوکت ساده بجای مدیریت یک کنترلر اترنت پیچیده پیاده سازی نمایند. امکان استفاده از هشت سوکت سخت افزاری بصورت مستقل نیز فراهم شده است. پرتکل انترفیس SPI نیز جهت ارتباط ساده با میکروکنترلر خارجی فراهم گردیده. بمنظور کاهش توان مصرفی سیستم، این ماژول امکان بیدارباش شبکه WOL و مد کم مصرف خاموشی را نیز فراهم کرده.
قابل اتصال و راه اندازی توسط تمامی بردهای صنعتی و آموزشی میکروکنترلری و آردوینو

مشخصات

ولتاژ تغذیه: 3.3 ولت
حداقل جریان تغذیه: 200 میلی آمپر
ولتاژ قابل تحمل پین ورودی / خروجی: 5 ولت
پشتیبانی از پروتکل های TCP,UDP,ICMP,IPv4,ARP,IGMP,PPPoE
قابلیت اتصال به 8 کانال TCP و UDP
قابلیت پشتیبانی از DHCP
قابلیت پشتیبانی از power-down wake-up
دارای بافر انتقال و دریافت 32 کیلو بایتی
قابلیت تنظیم پورت
قابلیت اتصال به اینترنت
قابلیت پیکربندی شبکه
سرعت بالا 100 مگابیت در ثانیه 100Mbps
مصرف انرژی کم
سازگاری با WIZ820io

ویژگی

دستگاه های شبکه خانگی: ست تاپ باکس، PVR، آداپتورهای رسانه دیجیتال
سریال به اترنت: کنترل های دسترسی، نمایشگرهای LED، رله های AP بی سیم و غیره.
موازی به اترنت: POS / مینی چاپگر، دستگاه های کپی
USB به اترنت: دستگاه‌های ذخیره‌سازی، چاپگرهای شبکه
GPIO-to-Ethernet
سیستم های امنیتی: DVR، دوربین های شبکه، کیوسک ها
اتوماسیون کارخانه و ساختمان
تجهیزات مانیتورینگ پزشکی
سرورهای جاسازی شده
